വിലകുറഞ്ഞ ഫാക്ടറി എംക്യുഎൽ ലൂബ്രിക്കേഷൻ സിസ്റ്റം - വഴിമാറിംഗ് സിസ്റ്റം ഓയിൽ സർക്യൂട്ട് - ജിയാൻ

പ്രകടനവും സവിശേഷതകളും

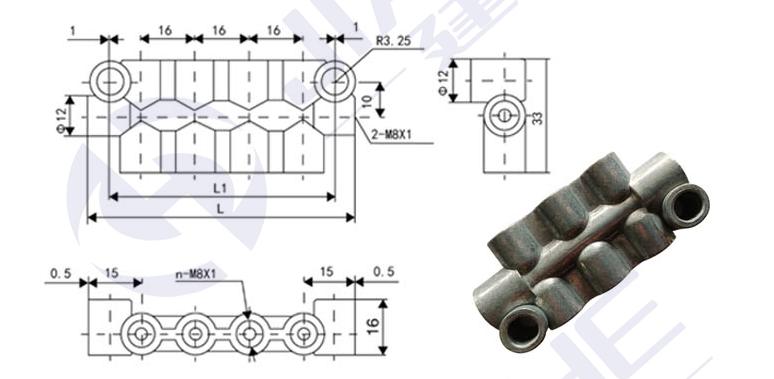

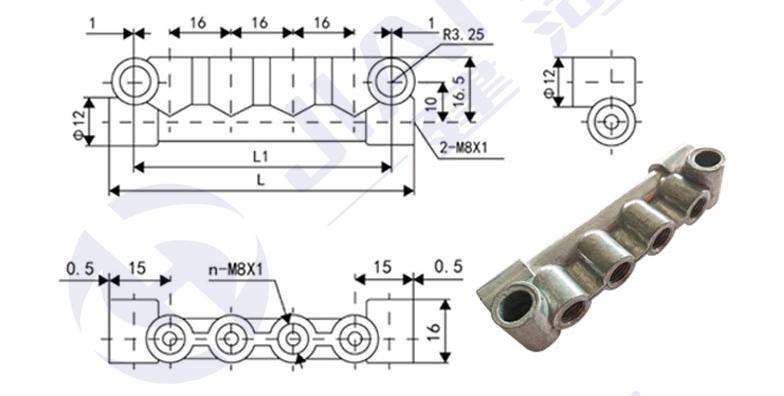

പ്രധാന റോഡ് ഉപയോഗത്തിനായി കണക്റ്റർ ø4

• കപ്ലിംഗ് ബോഡി ഒരു - വഴിയിലേക്ക് തിരിച്ചിരിക്കുന്നു, അതിന്റെ എണ്ണ lets ട്ട്ലെറ്റുകൾ 2 - 10 ആണ്, ആകെ എട്ട് സവിശേഷതകൾ. ഇതിന് വിശാലമായ അപ്ലിക്കേഷനുകളുണ്ട്. Ø4 പ്രധാന എണ്ണ പൈപ്പ്ലൈൻ അതിലൂടെ റിലേ ചെയ്തു. ഓയിൽ ഇൻലെറ്റിന്റെയും out ട്ട്ലെറ്റിന്റെയും രണ്ട് അറ്റത്തും ത്രെഡുകൾ m8 × 1 ആണ്. റിലേസിംഗ് ചെയ്യുമ്പോൾ, m8 × 1 ഓയിൽ പൈപ്പ് സന്ധികളും 4 എംഎം ഇരട്ട - കോൺ ഫെറൂളുകളും ചേർത്ത് ഇത് ബന്ധിപ്പിച്ചിരിക്കുന്നു. സിസ്റ്റത്തിന്റെ അവസാന ഇന്റർഫേസ് M8 സ്വീകരിക്കുന്നു. × 1 അടയ്ക്കേണ്ട പ്ലഗ്. റെസ്ബ്രിപ്പേഷൻ പോയിന്റിലേക്ക് എണ്ണ നൽകണമെന്ന് പ്രതിരോധ തരം ഡിപിസി, ഡിപിവി സീരീംഗ് ഭാഗങ്ങൾ നേരിട്ട് ബന്ധിപ്പിച്ചിരിക്കുന്നു. ഒരു അധിക ഇന്റർഫേസ് ഉണ്ടെങ്കിൽ, ഇത് ഒരു M8 × 1 പ്ലഗ് ഉപയോഗിച്ച് അടച്ചേക്കാം. ഡിപിസി, ഡിപിവി, ഡിറ്ററിംഗ് ഭാഗങ്ങൾ ഉപകരണങ്ങളുടെ ലൂബ്രിക്കേഷൻ പോയിന്റുമായി ബന്ധപ്പെട്ടിരിക്കുന്നു. ഇത് പ്രവാഹം തിരിച്ചുവിടുകയും ø4 ട്യൂബിംഗ്, M8 × 1 ട്യൂബിംഗ് ജോയിന്റിംഗ് ജോയിന്റ്, 4 എംഎം ഡബിൾ കോൺ ഫെറൂൾ എന്നിവയുമായി സംയോജിപ്പിക്കണം.

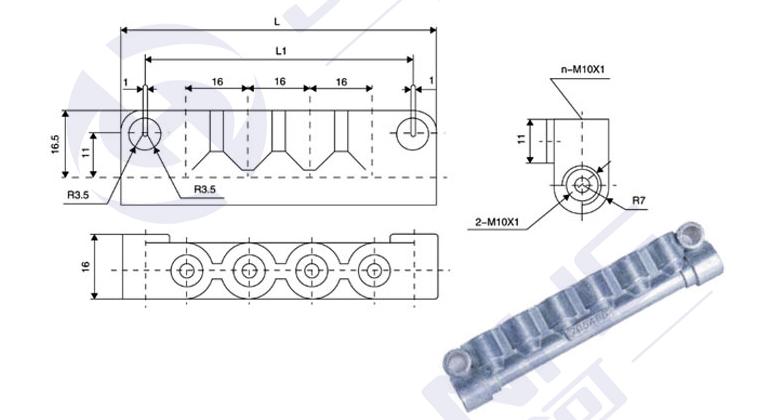

മെയിൻ റോഡ് ഉപയോഗത്തിനായി ബോഡി ø6 ബന്ധിപ്പിക്കുന്നു

• പ്രകടനവും സ്വഭാവവും: കപ്ലിംഗ് ബോഡി ഒരു - വഴിയിൽ വിഭജിച്ചിരിക്കുന്നു, അതിന്റെ എണ്ണ lets ട്ട്ലെറ്റുകൾ 2 - 10, ആകെ പത്ത് സവിശേഷതകൾ. ഇതിന് വിശാലമായ അപ്ലിക്കേഷനുകളുണ്ട്. Ø6 പ്രധാന ഓയിൽ പൈപ്പ്ലൈൻ അതിലൂടെ വെളിപ്പെടുത്തിയിരിക്കുന്നു. ഓയിൽ ഇൻലെറ്റ് M10 × 1, ഓയിൽ out ട്ട്ലെറ്റിന്റെ രണ്ട് അറ്റത്തുള്ള ത്രെഡുകളും M10 × 1 അല്ലെങ്കിൽ M8 × 1 ആണ്. റിലേസിംഗ് ചെയ്യുമ്പോൾ, അതിൽ M10 × 1 അല്ലെങ്കിൽ M8 × 1 ഓയിൽ പൈപ്പ് സന്ധികൾ, 6 എംഎം അല്ലെങ്കിൽ 4 എംഎം ഇരട്ട - എന്നിവ അടങ്ങിയിരിക്കുന്നു - കോൺ ഫെറൂൾ കോമ്പിനേഷൻ കണക്ഷൻ, ഇത് അടയ്ക്കാൻ M10 × 1 പ്ലഗ് സ്വീകരിക്കുന്നു. റെസ്ബ്രിപ്പേഷൻ പോയിന്റിലേക്ക് എണ്ണ നൽകണമെന്ന് പ്രതിരോധ തരം ഡിപിസി, ഡിപിവി സീരീംഗ് ഭാഗങ്ങൾ നേരിട്ട് ബന്ധിപ്പിച്ചിരിക്കുന്നു. ഒരു അധിക ഇന്റർഫേസ് ഉണ്ടെങ്കിൽ, ഇത് ഒരു M10 × 1 പ്ലഗ് ഉപയോഗിച്ച് അടച്ചേക്കാം. ഉപകരണങ്ങളുടെ ഫൈനലിന്റെ ഫൈനലിന്റെ ഫൈൻസ് ഇൻസ്റ്റിറ്റ് ലൂബ്രിക്കേഷൻ പോയിന്റുകളുമായി ബന്ധപ്പെട്ടിരിക്കുന്നു. ഇത് പ്രവാഹം തിരിച്ചുവിടുകയും ø6 അല്ലെങ്കിൽ ø4 ട്യൂബിംഗ്, M10 × 1 അല്ലെങ്കിൽ M8 × 1 ട്യൂബിംഗ് സന്ധികൾ, 6 എംഎം ഇരട്ട കോൺ ഫെറൂളുകൾ എന്നിവയുമായി സംയോജിപ്പിക്കണം.

ഉൽപ്പന്ന പാരാമീറ്റർ
